MENFEZLER

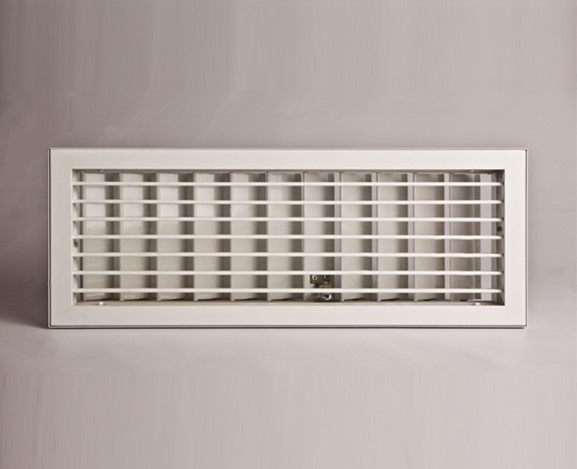

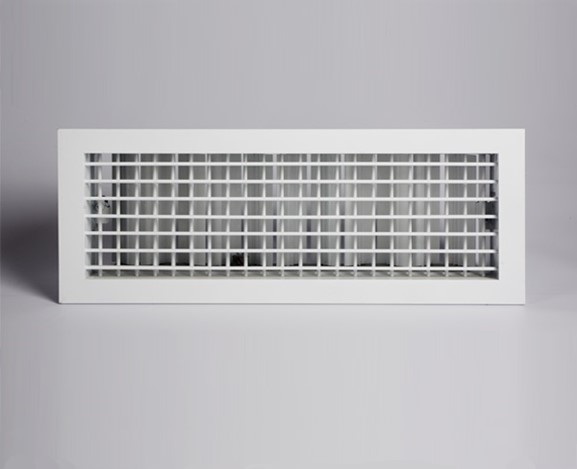

Çift Sıra Kanatlı Menfez
Ürün çerçeve ve kanatlarının tamamı, ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.
Kullanım
Havalandırma kanallarından ortama sıcak veya soğuk şartlandırılmış havanın üflenmesi görevini görürler.
Kaplama
Elektrostatik toz boya (Standart renkler RAL9010 ve RAL9016)
Alüminyum eloksal
İsteğe bağlı olarak RAL kodundaki diğer tüm renklerde temin edilmektedir.
Çerçeve Tipleri
28 mm çerçeve
32 mm çerçeve
Montaj
Vidalı montaj
Klipsli montaj
Sustalı montaj
Kör kasalı montaj
Aksesuar
BPBD: Paralel kanatlı damper
BOBD: Zıt kanatlı damper
BPB: Plenum kutusu
Sipariş Kodu: Model / Çerçeve Tipi / Aksesuar / Montaj Tipi / Standart Ölçüler / Kaplama Tipi
Semboller
BSGF: Dağıtıcı menfez çerçevesi
SC: Vidalı montaj
CS: Klipsli montaj
PS: Sustalı montaj
W (mm): Boğaz uzunluğu
H (mm): Boğaz yüksekliği
EPC: Elektrostatik toz boya
NA: Alüminyum eloksal
Tek Sıra Kanatlı Menfez
Ürün çerçeve ve kanatlarının tamamı, ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.
Material
All of the product frame and blades are manufactured from extruded aluminium profile.
Kullanım
Ortamdan kirli havanın toplanması için kullanılırlar.
Kaplama
Elektrostatik toz boya (Standart renkler RAL9010 ve RAL9016)
Alüminyum eloksal
İsteğe bağlı olarak RAL kodundaki diğer tüm renklerde temin edilmektedir.
Çerçeve Tipleri
22 mm çerçeve
28 mm çerçeve
32 mm çerçeve
Montaj
Vidalı montaj
Klipsli montaj
Sustalı montaj
Aksesuar
BPBD: Paralel kanatlı damper
BOBD: Zıt kanatlı damper
BPB: Plenum kutusu
BSB: Kör kasa
Sipariş Kodu
Model / Çerçeve Tipi / Aksesuar / Montaj Tipi / Standart Ölçüler / Kaplama Tipi
Semboller
BRGF: Toplayıcı menfez çerçevesi
SC: Vidalı montaj
CS: Klipsli montaj
PS: Sustalı montaj
W (mm): Boğaz uzunluğu
H (mm): Boğaz yüksekliği
EPC: Elektrostatik toz boya
NA: Alüminyum eloksal
Lineer Menfez
Ürün çerçeve ve kanatlarının tamamı, ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.
Kullanım
Havalandırma kanallarından ortama düşük sıcaklık farklarına sahip sıcak veya soğuk şartlandırılmış havanın dağıtımında veya ortamdan kirli havanın toplanmasında kullanılırlar. Cihazlarda emiş menfezi ve arızalarda müdahale kolaylı sağlamak için lineer müdahale kapağı kullanılır.
Kaplama
Elektrostatik toz boya (Standart renkler RAL9010 ve RAL9016)
Alüminyum eloksal
İsteğe bağlı olarak RAL kodundaki diğer tüm renkler de temin edilmektedir.
Çerçeve Tipleri
17 mm çerçeve
22 mm çerçeve
32 mm çerçeve
Montaj
Vidalı montaj
Klipsli montaj
Sustalı montaj
Aksesuar
BPBD: Paralel kanatlı damper
BOBD: Zıt kanatlı damper
BPB: Plenum kutusu
BSB: Kör kasa
Sipariş Kodu
Model / Çerçeve Tipi / Aksesuar / Montaj Tipi / Standart Ölçüler / Kaplama Tipi
ORDER CODE
Model / Frame Type / Accessory / Assembly Method / Standard Dimensions / Coating Type
Semboller
BLGF: Lineer menfez çerçevesi
SC: Vidalı montaj
CS: Klipsli montaj
PS: Sustalı montaj
W (mm): Boğaz uzunluğu
H (mm): Boğaz yüksekliği
EPC: Elektrostatik toz boya
NA: Alüminyum eloksal

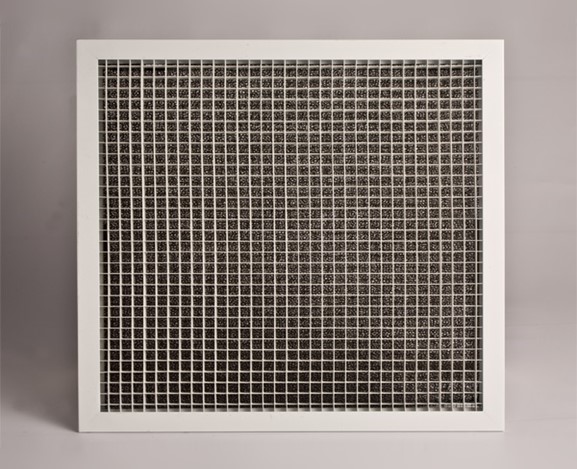

Kare Petek Menfez
Ürün çerçevesi alüminyum profilden ve kanatları ise alüminyum şeritten imal edilmektedir.
Kullanım
Ortamdan kirli havanın emilmesi görevini görürler. Ayrıca plenum kutusunun içerisine konan özel yönlendirici kanatlar sayesinde üfleme de yapabilirler. Cihazlarda emiş menfezi ve arızalarda müdahale kolaylığı sağlamak için kare petek müdahale kapağı kullanılır.
Kaplama
Elektrostatik toz boya (Standart renkler RAL9010 ve RAL9016)
Alüminyum eloksal
İsteğe bağlı olarak RAL kodundaki diğer tüm renkler de temin edilmektedir.
Çerçeve Tipleri
32 mm çerçeve
Montaj
Vidalı montaj
Klipsli montaj
Aksesuar
BPBD: Paralel kanatlı damper
BOBD: Zıt kanatlı damper
BPB: Plenum kutusu
BSB: Kör kasa
Sipariş Kodu
Model / Çerçeve Tipi / Aksesuar / Montaj Tipi / Standart Ölçüler / Kaplama Tipi
Semboller
SC: Vidalı montaj
CS: Klips montaj
W (mm): Boğaz uzunluğu
H (mm): Boğaz yüksekliği
EPC: Elektrostatik toz boya
NA: Alüminyum eloksal

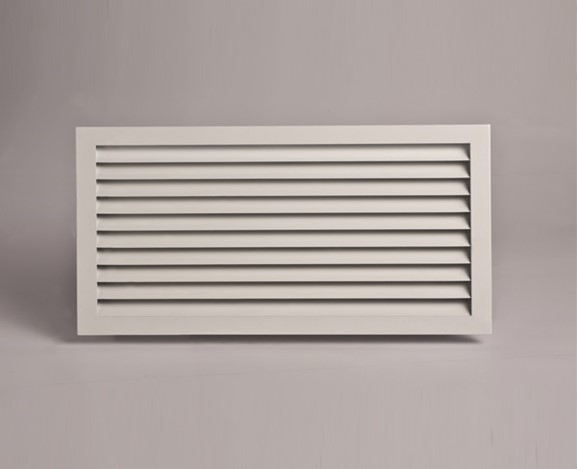

Kapı Transfer Merkezi
Ürün çerçeve ve kanatlarının tamamı, ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.
Kullanım
Mahaller arasındaki basınç farkı sonucu oluşan doğal hava sirkülasyonunu sağlamakta kullanılırlar. 30 mm ile 69 mm arası kalınlıklardaki duvar ve kapılara uygulanabilirler.
Kaplama
Elektrostatik toz boya (Standart renkler RAL9010 ve RAL9016)
Alüminyum eloksal
İsteğe bağlı olarak RAL kodundaki diğer tüm renkler de temin edilmektedir
Çerçeve Tipleri
22 mm çerçeve
Montaj
Vidalı montaj.
Vidasız montaj.
Sipariş Kodu
Model / Çerçeve Tipi / Aksesuar / Montaj tipi / Standart Ölçüler / Kaplama Tipi
Semboller
SC: Vidalı montaj
W (mm): Boğaz uzunluğu
H (mm): Boğaz yüksekliği
EPC: Elektrostatik toz boya
NA: Alüminyum eloksal

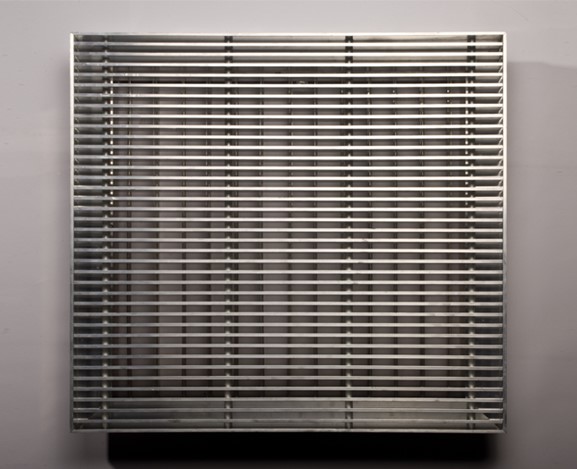

Yer Lineer Merkezi
Ürün kasa ve kanatları ekstrüzyon yöntemiyle üretilmiş alüminyum profilden, konvektör lineer menfezinde ise kasa yoktur ve kanatlar da ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.Menfez kanatları transmisyon çelik millerle birleştirilmiştir.
Kullanım
Bilgi – işlem odaları gibi yükseltilmiş döşeme uygulamasının olduğu mekanlarda yerden ısıtma ve soğutma amacıyla kullanılırlar. Konvektör lineer menfezleri ise esnek yapılarından dolayı kolaylıkla konvektörlerin üzerine serilip ısıtma ve soğutma uygulamalarında kullanılmaktadırlar.
Kaplama
Alüminyum eloksal
Çerçeve Tipleri
30 mm çerçeve
40 mm çerçeve
Montaj
Direkt olarak döşemenin üzerine bırakılır, herhangi bir vida montajına gerek yoktur. Konvektör lineer menfezleri de esnek yapılarından dolayı sadece konvektör üzerine serilir. Yine herhangi bir vida bağlantısına gerek yoktur.
Aksesuar
BPBD: Paralel kanatlı damper
BOBD: Zıt kanatlı damper
Sipariş Kodu
Model / Standart Ölçüler / Aksesuar
Semboller
W (mm): Boğaz uzunluğu
H (mm): Boğaz Yüksekliği
NA: Alüminyum eloksal

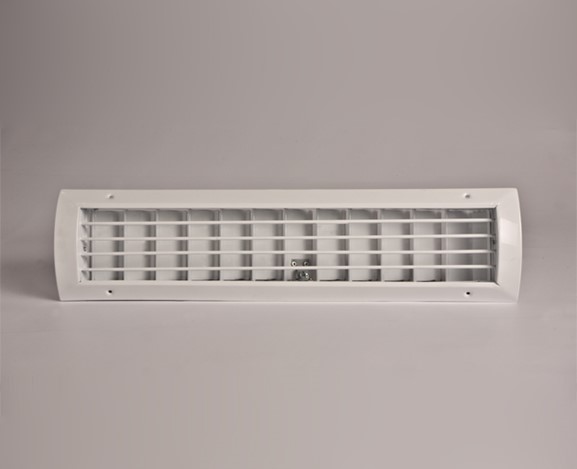

Yuvarlak Kanal Merkezi
Ø250 mm çapa kadar ürün kasa ve kanatları ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir. Ø250 mm çapüzerinde ise ürün kasası galvaniz sacdan imal edilmektedir.
Kullanım
Yuvarlak hava kanallarından ofis, alışveriş merkezi gibi ortamlara sıcak veya soğuk şartlandırılmış havanın dağıtılması ve bu ortamlardan kirli havanın toplanmasında kullanılırlar.
Kaplama
Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL 9016)
Alüminyum eloksal (Ø250 mm çapa kadar)
İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir
Montaj
Yuvarlak hava kanalına vidalı montaj.
Aksesuar
BPBD: Paralel kanatlı damper.
Sipariş Kodu
Model / Standart Ölçüler / Aksesuar / Kaplama Tipi
Semboller
W (mm): Boğaz uzunluğu
H (mm): Boğza yüksekliği
NA: Alüminyum eloksal
EPC: Elektrostatik toz boya

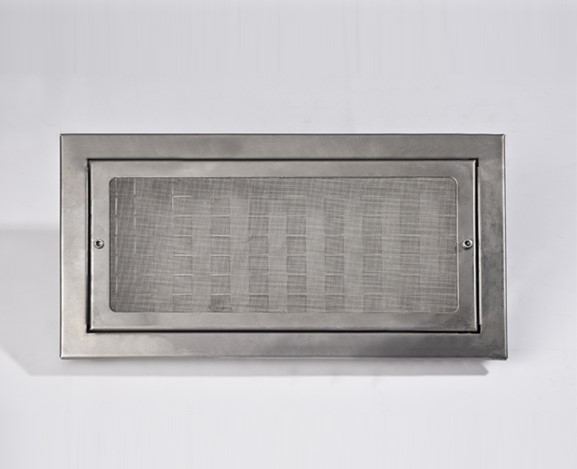

Lif Tutucu Menfez
Ürün kasası ve 0,5 x Ø0,3 mm gözenekli filtre kısmı AISI 304 ve AISI 316 kalite Cr – Ni paslanmaz çelik malzemeden imal edilmektedir.
Kullanım
Havalandırma sistemlerinde emiş menfezi olarak kullanılırlar ve ortamdan emilen hava içerisinde bulunan istenmeyen partiküllerin tutulmasını sağlarlar. Bunun yanısıra havada uçuşan parçacıkların hava kanallarına girip birikmesini ve cihazlara ulaşıp zarar vermesini engellerler. Ameliyathaneler, temiz odalar ve tekstil sektöründeki hijyenik ortamlarda kullanılmaktadırlar. Gözenek yapısı tekstil ürünleri için istenen DIN 4185 standardına uygundur. Ayrıca filtre kısmı, civatayla açılabilir kapağı sayesinde kolayca sökülüp temizlenebilir.
Montaj
Kanala veya duvara boğazdan gizli vidalı montaj.
Sipariş kodu
Model / Çerçeve Tipi / Standart Ölçüler / Montaj Tipi
Semboller
W (mm): Lif tutucu menfez boğaz uzunluğu
H (mm): Lif tutucu menfez boğaz yüksekliği
SC1: Duvara boğazdan gizli montaj
SC2: Kanala vidalı montaj
