KUTULAR

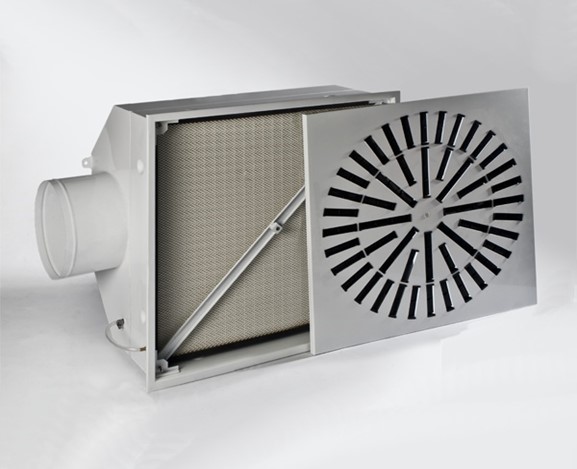

Hepa Filtre Kutusu
Hepa filtre kutuları 1 mm kalınlıkta DKP sacdan üretilir. Yüzey temizleme işleminden sonra fosfatlama işlemi yapılıp, RAL 9010 veya RAL 9016 elektrostatik toz boya ile boyanır.
Kullanım
Hepa filtre kutuları, temiz oda, laboratuvar, ameliyat-hane,hastane, kimya endüstrisi, ilaç endüstrisi, gıda endüstrisi ve hijyenik havalandırma sistemlerinde son çıkış noktasında kullanılan hepa filtrelerin sızdırmaz olarak monte edilmesi amacıyla tasarlanmıştır. Tamamı kaynaklı, ana gövdesi hijyenik ortam gereği sızdırmaz özelliktedir. Filtre montajı ve demontajı pratiktir. Hepa kutusu üzerinde fark basınç (filtre kirlilik) test çıkışları standart olarak bulunur. Sultan Mekanik’in geliştirdiği hepa filtre takımları 3 ana elemandan oluşur: Hepa kutusu, hepa filtresi ve difüzör. Kullanılan filtreler odada istenen özelliğe göre H10’dan H14’e kadar değişik sınıflarda olabilmektedir.
Montaj
Hepa filtre kutuları asma tavan montajı için uygundur. Üzerinde bulunan asma delikleri yardımıyla tavana rot çubuklarla asılabilir. Ana dağıtım kanalına esnek kanal ile bağlanabilir. Esnek kanal bağlantısı üstten veya yandan olabilir.
Kaplama
Elektrostatik toz boya (Standart renk RAL 9016)
Standart Ölçüler
|
|
|
Swirl
|
Difüzör
|
Ölçüleri
|
|
|
|
Hepa Filtre Ölçüsü (mm)
|
ØD (mm)
|
A (mm)
|
BxB(mm)
|
C (mm)
|
H1 (mm)
|
H2 (mm)
|
|
305x305x78
|
150
|
325
|
360×360
|
475
|
310
|
245
|
|
457x457x78
|
200
|
477
|
510×510
|
630
|
360
|
295
|
|
535x535x78
|
200
|
555
|
595×595
|
705
|
360
|
295
|
|
575x575x78
|
250
|
595
|
630×630
|
750
|
410
|
345
|
|
610x610x78
|
250
|
630
|
665×665
|
790
|
410
|
345
|
|
305x305x150
|
150
|
325
|
360×360
|
475
|
385
|
245
|
|
457x457x150
|
200
|
477
|
512×512
|
630
|
430
|
295
|
|
535x535x150
|
200
|
555
|
595×595
|
705
|
430
|
295
|
|
575x575x150
|
250
|
595
|
630×630
|
750
|
480
|
345
|
|
610x610x150
|
250
|
630
|
665×665
|
790
|
480
|
345
|
|
610x610x292
|
250
|
630
|
665×665
|
790
|
630
|
345
|
PLENUM KUTULAR
Fan Coil Plenum Kutusu
Galvanizli sacdan imal edilmektedir.
Kullanım
İç ve dış yüzey uygun kalınlıkta kauçuk malzeme ile izole edilir. Bu sayede ısı kaybı ve ses önlenmiş olur. Üfleme havası için izolasyon kullanılırken, emiş için izolasyon kullanılmaz.
Montaj
Gizli tavan tipi fan coil ve kanallı split klima ağızlarına monte edilir.

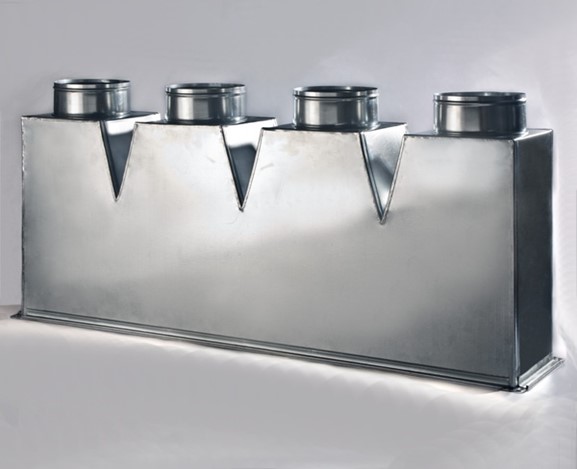

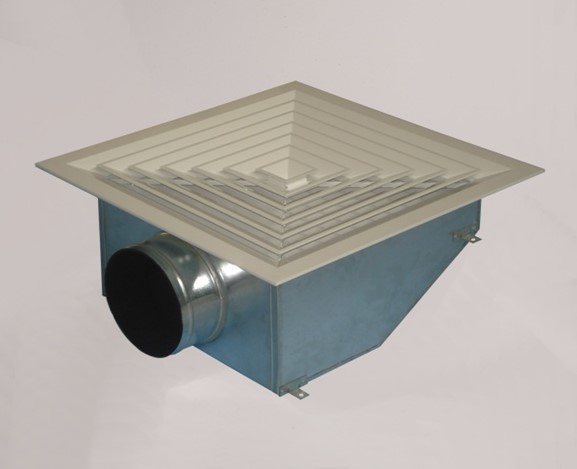

Plenum Kutusu
Galvanizli sacdan imal edilir. 5 veya 10 mm kalınlıkta akustik izolasyonlu veya 6 veya 9 mm kalınlıkta ısı izolasyonlu olarak imal edilir.
Kullanım
Yandan veya üstten girişli olarak imalat seçeneği mevcuttur. Klape içten veya dıştan kumandalı olarak imal edilebilmektedir.
Montaj
Menfez veya kare tavan anemostada vidalı veya klipsli montaja uygundur. Plenum kutusu tavana tel veya rodla asılarak monte edilir.
